目标检测模型训练

概述#

本示例以Detectron2算法为例演示在本平台进行目标检测模型训练的全过程。Detectron是Facebook AI研究院(FAIR)于2018年初公开的目标检测平台，包含了大量业内最具代表性的目标检测、图像分割、关键点检测算法。

detectron2项目的github地址：https://github.com/facebookresearch/detectron2。

detectron2算法学习参考：https://detectron2.readthedocs.io/en/latest/tutorials/install.html。

在本平台进行模型训练的流程如下：

workflow

镜像准备#

1、根据Detectron2算法对环境要求，这里找合适的基础镜像

2、下载镜像和构建容器的方式可参考这里

3、在容器中安装Detectron2算法需要的一些组件

4、将容器打包成镜像，执行docker commit命令

docker commit d5944567401a detectron2-base:v1.0

其中，d5944567401a是步骤2中启动的容器的id。

5、将镜像保存为本地文件，可以使用Docker save命令

docker save -o detectron2-base-v1.0.zip detectron2-base:v1.0

6、上传镜像到本平台

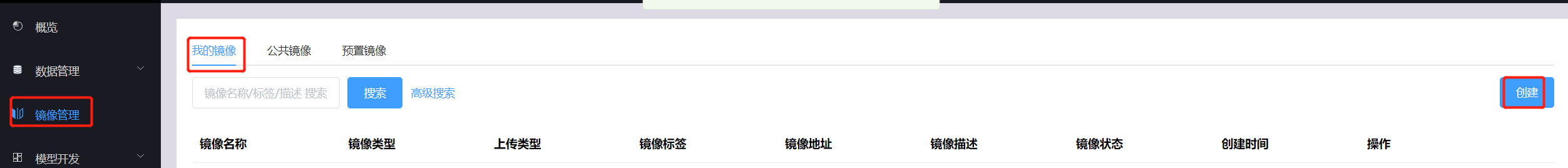

登录平台，点击【镜像管理】菜单，在【我的镜像】页面，点击【创建】，如下图所示。进入我的镜像创建页面。

image-create

镜像上传

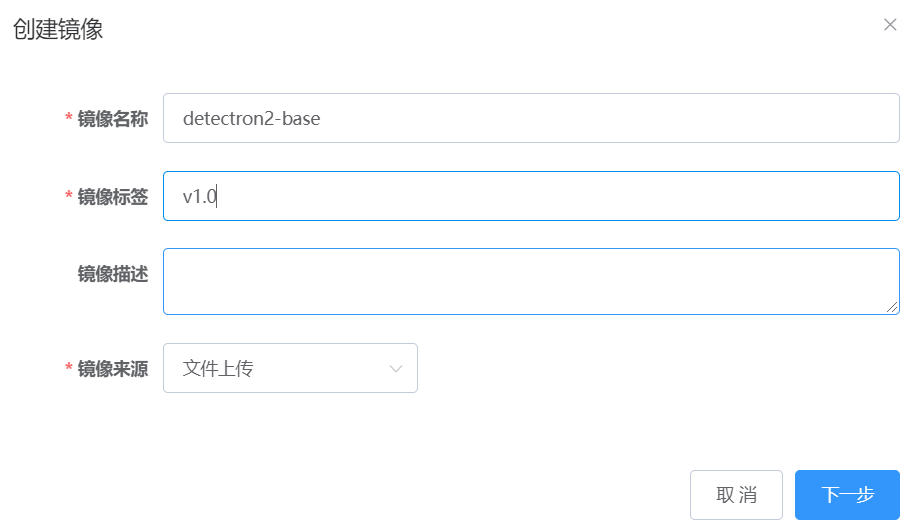

镜像用于在模型开发或者训练时创建开发或者训练任务容器。如下图，镜像来源选择”文件上传“，点击【下一步】，上传步骤5中保存的detectron2-base-v1.0.zip，上传完成后，点击【确定】，镜像创建成功。

image-add-1

模型开发镜像制作

本平台的Notebook开发环境使用开源的 JupyterLab，需要用户自行制作安装了 JupyterLab的镜像。

可以基于上述步骤4中制作的基础镜像，在此基础上安装jupyterlab，制作Notebook镜像。

参考的dockerfile如下：

FROM detectron-base:v1.0 RUN pip3 install jupyterlabCMD ["sh","-c", "jupyter lab --no-browser --ip=0.0.0.0 --allow-root --notebook-dir='/code' --port=8888 --LabApp.token='' --LabApp.allow_origin='*' --LabApp.base_url=$PUMPKIN_JPY_BASE_URL"]

制作镜像的命令如下：

docker build -f /home/jupyter-dockerfile -t detectron2-base-notebook:v1.0 .

保存镜像的命令如下:

docker save -o detectron2-base-notebook.zip detectron2-base-notebook:v1.0

镜像文件制作完成，可以使用上面的上传部署上传镜像到平台。

镜像查看

可以在【镜像管理】->【我的镜像】页面查看到刚刚上传的镜像。刚刚上传的镜像，状态会处于“制作中”。刷新页面，镜像制作完成后，状态显示为”制作成功“，如下图所示，表示镜像上传成功。

image-add-2

7、使用华为云镜像仓库镜像

为方便初学用户，我们制作好了detectron2算法的训练基础镜像，并放在华为云镜像仓库，包括安装了Jupyterlab的基础镜像(yiluxiangbei/yunqiicpumpkin/detectron-base-notebook:v1.1，可以用于模型开发，也可以用于模型训练)和未安装Jupyterlab的基础镜像(yiluxiangbei/yunqiicpumpkin/detectron-base:v1.0，只能用于模型训练)。

初学用户可以跳过1-6步，使用华为云镜像仓库的镜像来创建本平台的远程镜像。

创建远程镜像

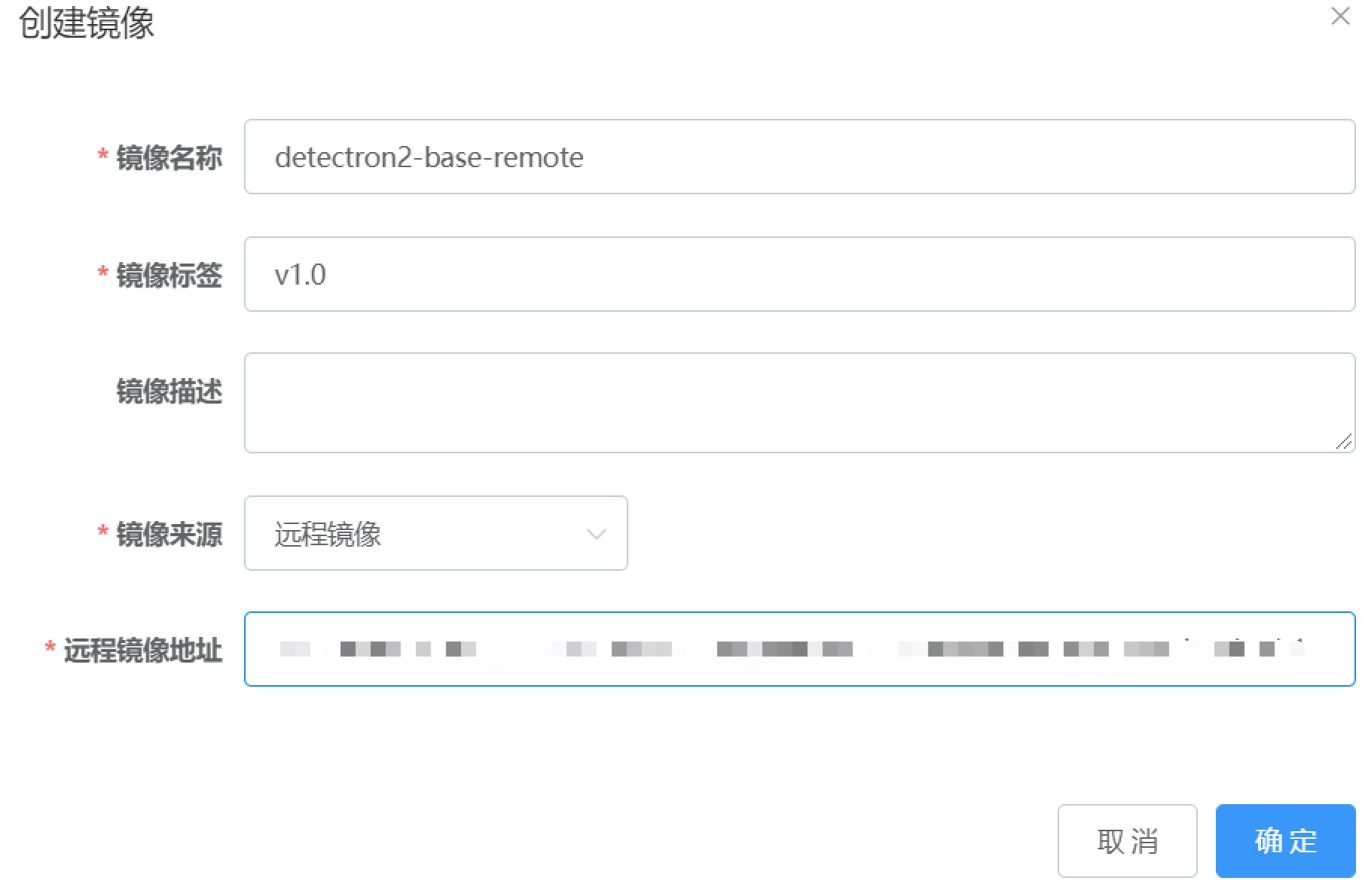

点击【镜像管理】菜单，在【我的镜像】页面点击【创建】，进入创建镜像页面。在镜像创建页面，镜像来源选择”远程镜像“，填写远程镜像地址，点击【确定】，镜像创建成功。

image-add-remote-1

通过远程镜像创建的镜像的使用方式与步骤6中通过文件上传的方式创建的镜像相同。

算法准备#

1、拉取代码到本地，编译，参考这里。

2、将编译后的代码打包成.zip格式的压缩包

3、上传算法到平台

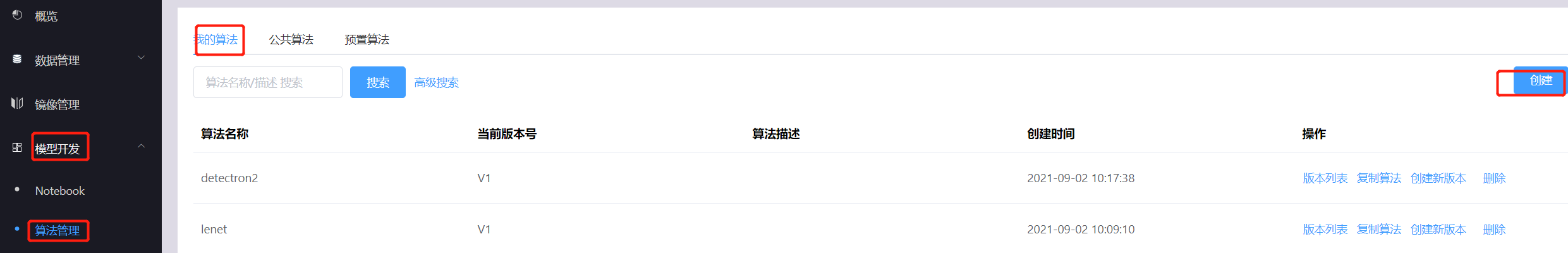

点击【模型开发】-【算法管理】菜单，在【我的算法】页面点击【创建】，可以打开创建我的算法页面。

algorithm-create

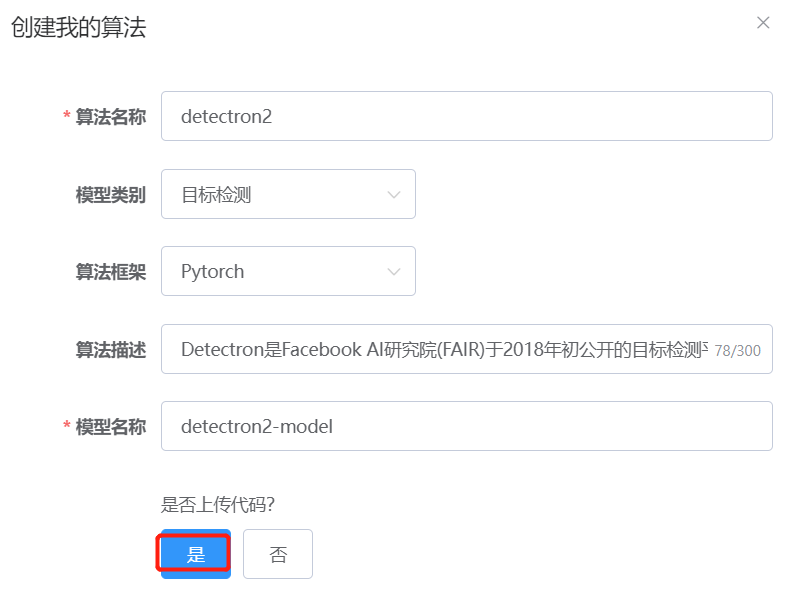

填写算法名称、模型类型、算法框架、描述和对应生成模型的名称，选择是否上传代码，选择“是”，现在上传算法代码。

algorithm-add-1

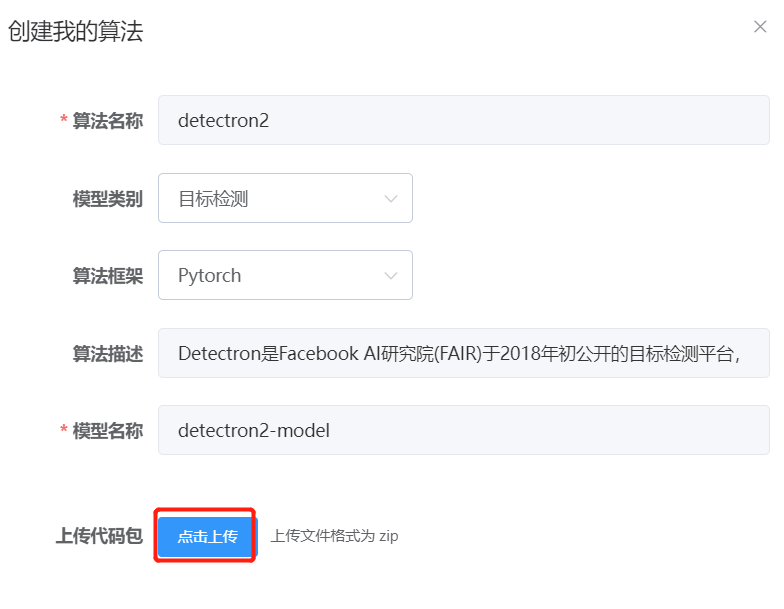

如下图点击【点击上传】按钮，选择步骤2中打包的zip文件进行上传。上传完成，点击【确定】，即可在【我的算法】页面中看到刚才上传的算法。

algorithm-add-2

数据集准备#

Detectron2算法使用MSCOCO2017数据集。下载MSCOCO2017.zip文件，上传至本平台。

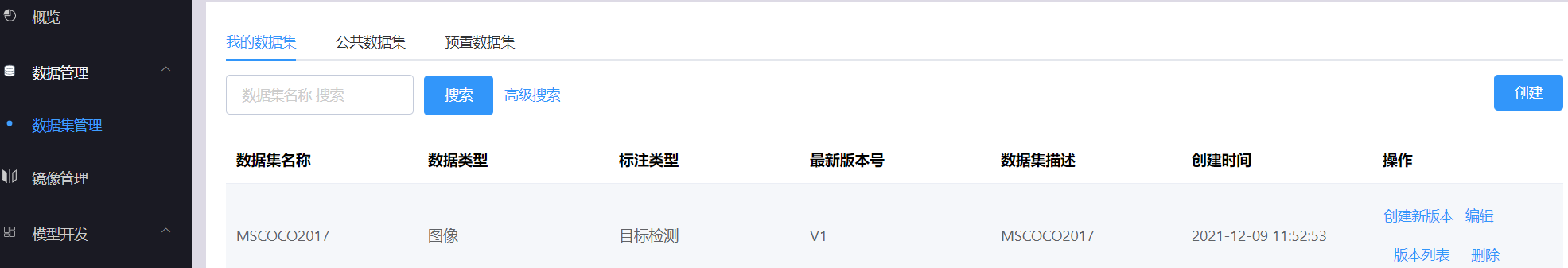

点击【数据管理】->【数据集管理】菜单，在【我的数据集】页面，点击【创建】，进入数据集创建页面。

dataset-create

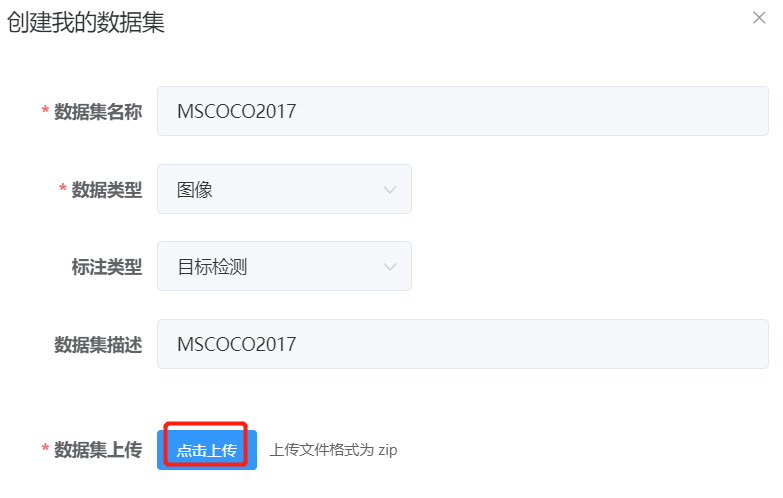

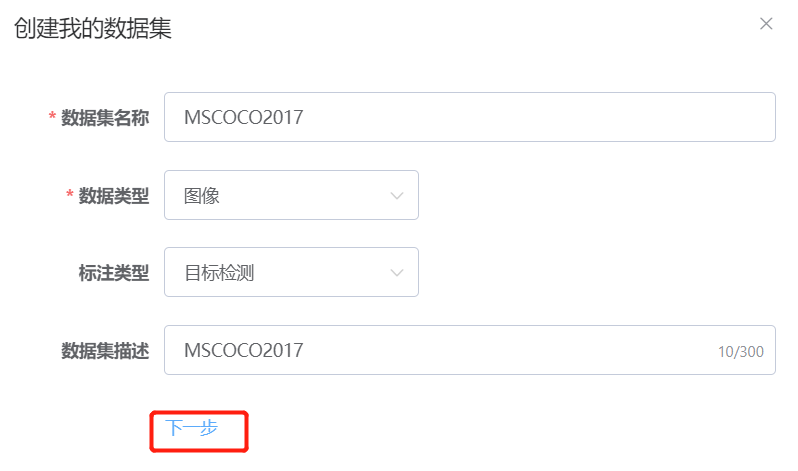

在创建页面填写数据集信息，点击【下一步】，然后点击【点击上传】，选择MSCOCO2017.zip文件，上传数据集。

dataset-add-1

dataset-add-2

开发环境调试#

平台提供在线编程环境，用来调试、运行和保存算法以支撑后续的模型训练，支持开源的 JupterLab。用户可以使用安装过了Jupyterlab的预置镜像来创建Notebook开发环境，也可以自行制作安装了Jupyterlab的镜像，参考这里。用户可以创建、打开、启动、停止、删除Notebook。用户在 JupyterLab 里编辑的算法将会自动保存。

note

Notebook会将算法、数据集分别挂载到/code、/dataset目录，因此 Notebook 镜像需要不占用/code、/dataset目录
用户如果没有进行停止操作，Notebook 默认 2 个小时会自动停止以释放资源给更多的人使用

创建Notebook#

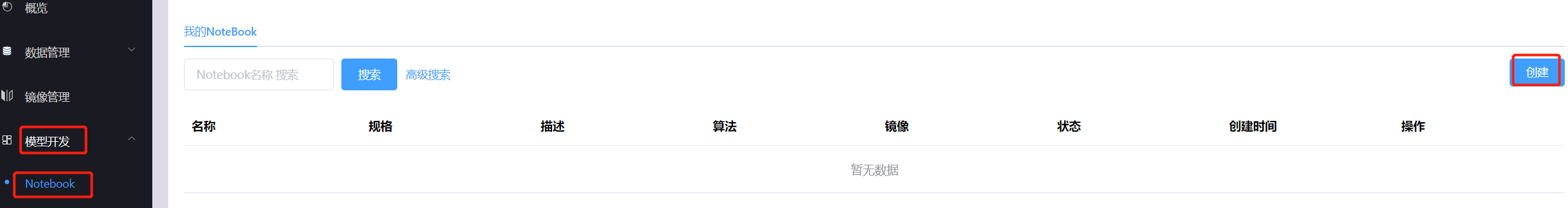

如下图所示，点击【模型开发】-【Notebook】菜单，进入Notebook列表页面。

notebook-create

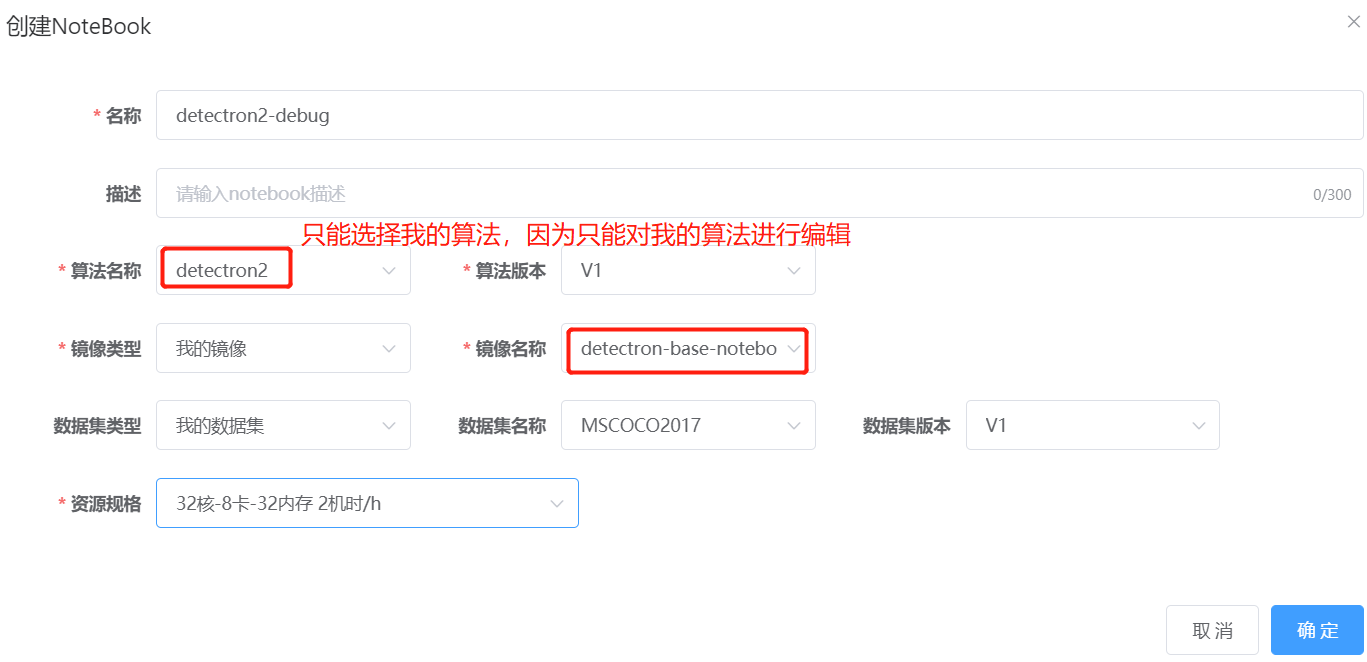

使用上述镜像准备步骤中上传的Notebook镜像detectron2-base-notebook来创建一个Notebook，如下图所示：

notebook-add-1

进入Jupyterlab#

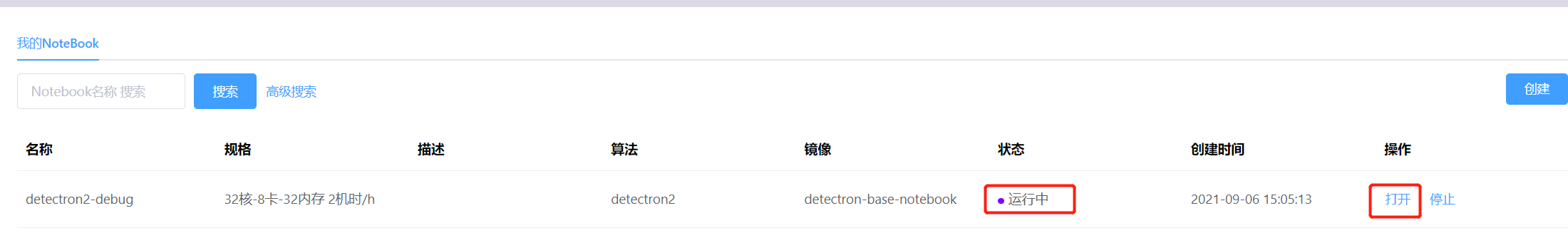

等待Notebook启动成功，Notebook状态为”运行中“，点击【打开】按钮，可以打开jupyterlab调试页面了。

notebook-open

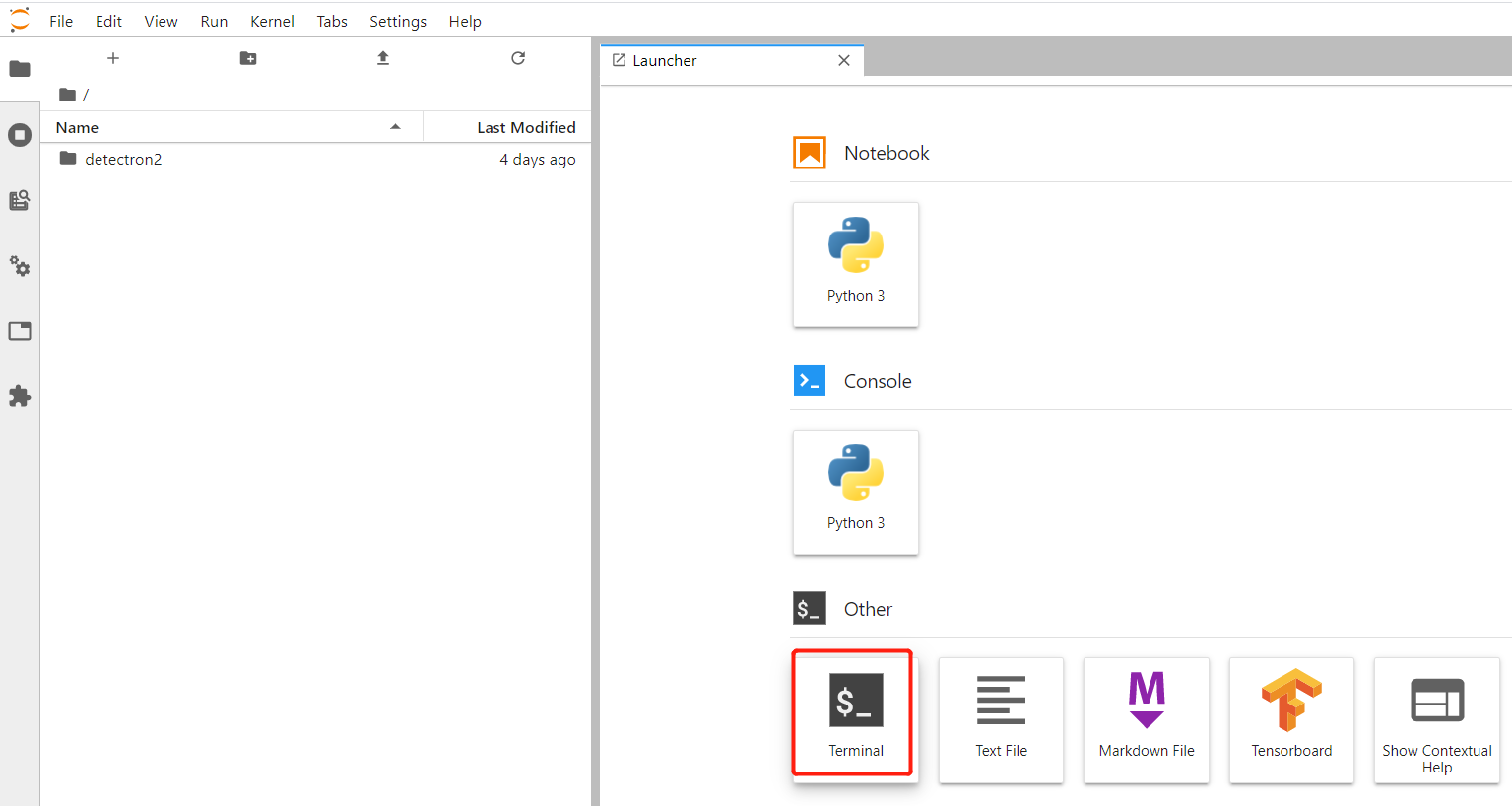

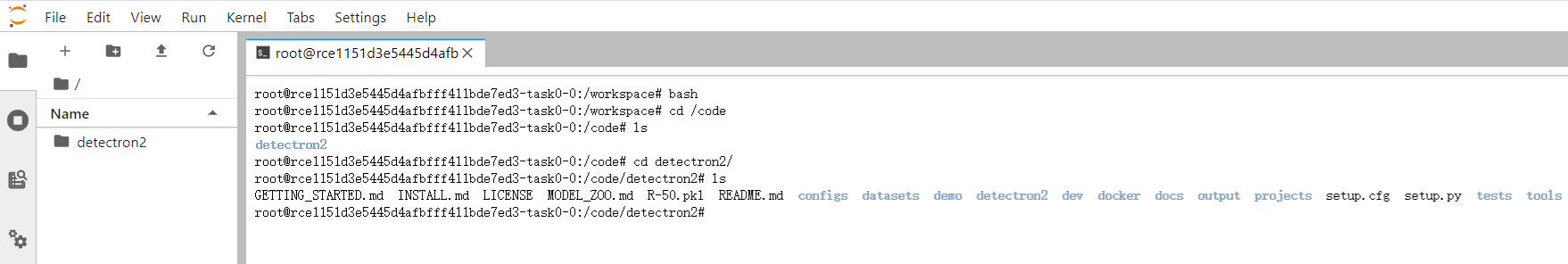

在jupyterlab页面，点击【Terminal】，进入终端页面。进入/code目录，可以看到detectron2算法的代码，可以编辑代码。编辑后，保存文件，代码修改会自动保存到我的算法中的detectron2算法。保存的算法可以用于下一次的模型开发，也可以用于后续的模型训练。

jupyterlab-1

jupyterlab-2

代码调试#

1、数据集路径修改，官方参考文档在这里

detectron2算法默认使用/your_path/coco/路径，而本平台默认将数据集挂载在目录/dataset下，建议采用软链接的方式来设置数据集路径，代码如下：

mkdir /datasets/coco;ln -s /dataset/MSCOCO2017/annotations /datasets/coco/annotations;ln -s /dataset/MSCOCO2017/train2017 /datasets/coco/train2017;ln -s /dataset/MSCOCO2017/test2017 /datasets/coco/test2017;ln -s /dataset/MSCOCO2017/val2017 /datasets/coco/val2017;export DETECTRON2_DATASETS=/datasets

2、预训练模型下载

由于maskrcnn模型初始化需要从detectron2://ImageNetPretrained/MSRA/R-50.pkl加载预训练模型，而该地址可能访问超时。因此可将该文件下载至本地（这里下载），然后将该文件上传至指定目录中，如：/code/detectron2目录下。

3、启动命令和参数配置，参考这里

参考启动命令如下：

cd /code/detectron2;tools/train_net.py --num-gpus 2 --config-file configs/COCO-InstanceSegmentation/mask_rcnn_R_50_FPN_1x.yaml MODEL.WEIGHTS /code/detectron2/R-50.pkl SOLVER.MAX_ITER 4000  OUTPUT_DIR /model

--num-gpus：配置gpu卡数

MODEL.WEIGHTS：预训练模型路径

SOLVER.MAX_ITER：模型训练迭代次数，默认为4w

OUTPUT_DIR：将日志文件和保存的模型参数存于/model路径下

4、算法保存

在本开发环境中增加、删除和修改的文件都会自动保存到本调试的算法版本中。
