部署Kubernetes集群

Pumpkin 使用 Kubernetes 集群来做整个平台的统一管理，是必不可少的一环

caution

必须保证【环境依赖】中所有条件已满足才能部署 Kubernetes 集群，否则容易出现各种不可控问题

note

平台仅提供【单 master 节点方案部署】的部署方式，该方式对于集群数较少或者对高可用要求不高的场景适用，通常建议节点数少于等于 20 个节点的集群使用

版本信息#

Kubernetes 版本： v1.16.3
docker 版本： 19.03.13
calico 版本： v3.10.0

单master节点方案部署#

note

平台提供了单 master 节点方案的一键部署脚本，适用于对 Kubernetes 不了解的新手部署，仅需按步骤执行即可

部署脚本说明#

下载方式如下：

wget https://pumpkin.yunqiic.com/install/k8s_install.zipunzip k8s_install.zipcd single_master_k8s_install

下载下来并解压后的目录结构如下：

文件名	文件功能
base.config	配置文件，需要根据集群情况手动配置
comm.sh	公共脚本函数，提供给其他脚本调用
master_install_k8s.s	master 节点部署脚本
node_install_k8s.sh	node 节点部署脚本
del_k8s.sh	卸载 k8s 以及 docker 脚本
ssh_trust_add.exp、ssh_trust_init.exp	服务器互信脚本

master节点部署#

root 账户登录 master 节点
部署脚本下载、解压并进入目录

cd /rootwget https://pumpkin.yunqiic.com/install/k8s_install.zipunzip k8s_install.zipcd single_master_k8s_install

修改配置

vim base.config

根据提示修改相关配置项

# master 节点 IP 地址masterip="192.168.0.2"
# 过滤 IP 段,用于过滤得到服务器的 IP 地址ip_segment="192.168.0"
# k8s 版本，不要更改k8s_version="v1.16.3"
# root 用户密码，请设置 k8s 集群所有服务器 root 用户密码为统一密码root_passwd="123456"
# 集群所有节点 ip，有几台填几台hostip=(192.168.0.1192.168.0.2192.168.0.3)
# cidr 网段，默认情况下不用改动pod_network_cidr="10.244.0.0/16"service_cidr="10.96.0.0/12"
#以下两项会自动生成，不用填写tocken=sha_value=

其中，cidr 网段根据集群大小进行调整，调整方法参考 calico网络配置

calico网络配置文件下载

根据集群的大小情况，下载对应的 calico 配置文件，具体下载方式参考 calico网络配置

note

必须下载 calico 配置文件，否则执行脚本会安装不成功！！！

下载后的 calico 配置文件需与部署脚本放到同个文件夹中

执行脚本

如果 master 节点是 NVIDIA GPU 节点，则执行
./master_install_k8s.sh nvidia_gpu
执行脚本后为了能让 k8s 集群识别到 NVIDIA GPU 资源，还需要安装相对应的设备插件，具体参考 nvidia-device-plugin安装
如果 master 节点是 Huawei A910 节点，则执行
./master_install_k8s.sh huawei_a910
执行脚本后为了能让 k8s 集群识别到 Huawei A910 资源，还需要安装相对应的设备插件，具体参考 huawei-a910-device-plugin安装
note

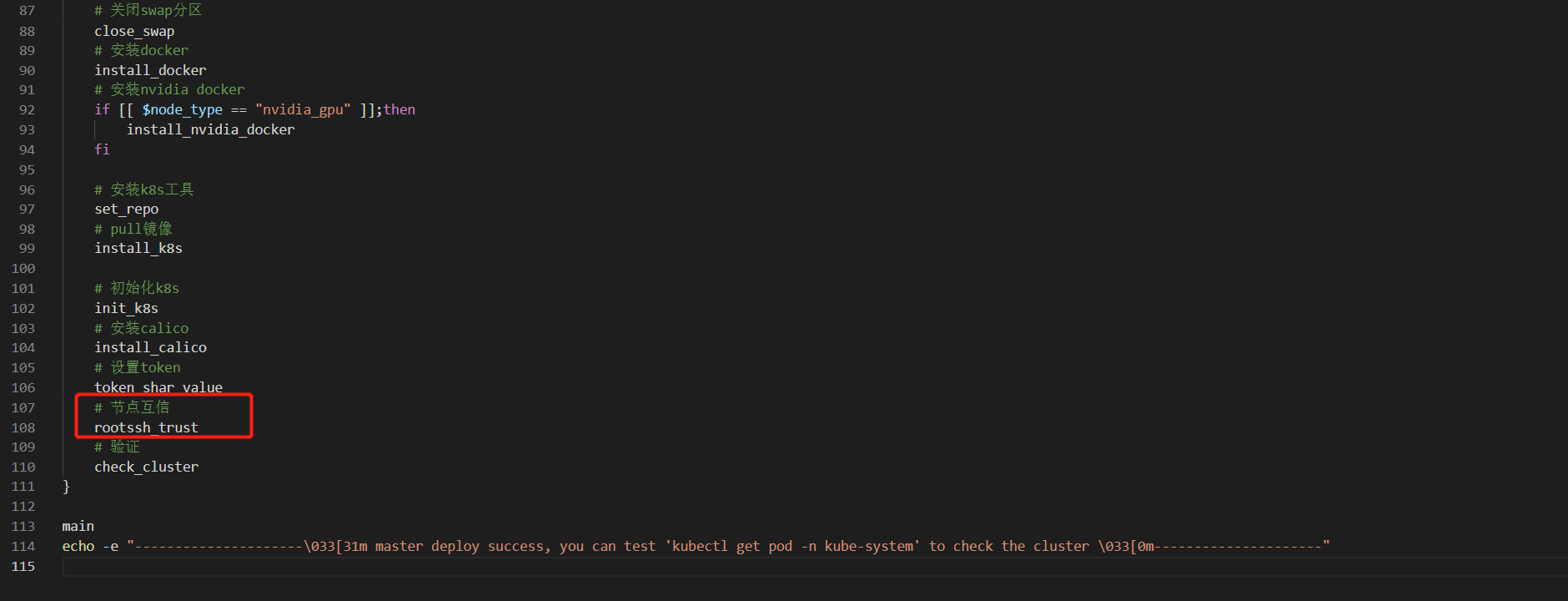

出于安全考虑，如果不想让节点之间互信的话，则把 master_install_k8s.sh 脚本中的 rootssh_trust 注释掉即可
如果 master 节点是普通节点，则执行
./master_install_k8s.sh
note

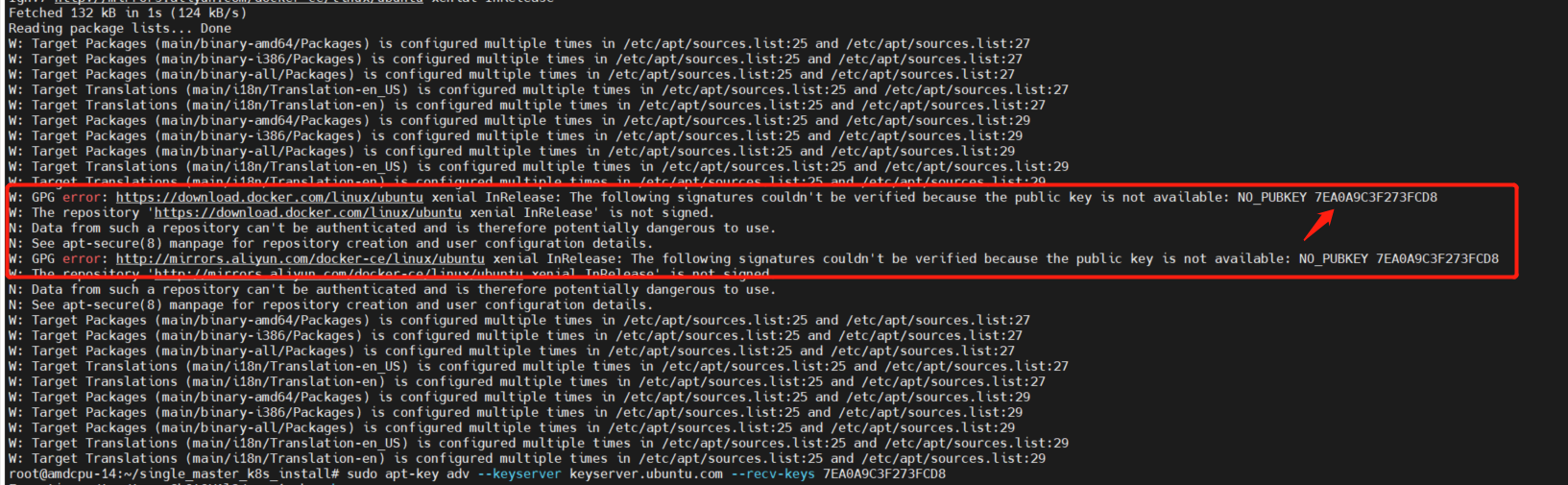

如果执行脚本过程中，出现以下错误:
是 ubuntu 源 key 不存在的问题，可以通过手动加入 key 来解决，然后再重新执行脚本即可
sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys <错误提示中箭头所指位置的字符串>

执行完毕后，执行以下命令看节点是否 ready，k8s 系统组件是否的处于 running 状态

kubectl get nodekubectl get pod -n kube-system

如果集群所有组件都是如下状态，那么 master 节点已经部署成功：

NAME          STATUS   ROLES    AGE    VERSIONmaster-node   Ready    master   261d   v1.16.3

NAME                                       READY   STATUS    RESTARTS   AGEcalico-kube-controllers-689532984b-dd115   1/1     Running   0          73scalico-node-5d421                          1/1     Running   0          73scoredns-434d7b3231-45216                   1/1     Running   0          73scoredns-23445326d2-hjh4v                   1/1     Running   0          73setcd-umaster                               1/1     Running   0          25skube-apiserver-umaster                     1/1     Running   0          22skube-controller-manager-umaster            1/1     Running   0          15skube-proxy-1s34f4                          1/1     Running   0          73skube-scheduler-umaster                     1/1     Running   0          20s

以上步骤执行顺利，子节点 root 账户下的 /root 目录下会生成 node_install_k8s.sh、base.config 等文件，方便在 node 节点上安装相关组件并加入 k8s 集群，如果注释了节点互信代码，则子节点的相应目录下不会产生相应的脚本文件，需要自己手动传输

node 节点部署（包括新增 node 节点）#

root 账户登录 node 节点
执行脚本

如果部署 master 节点时，注释了节点互信代码，或者是新增的 node 节点，则需自己传输相应的文件到 node 节点上
拷贝master节点的 /root/.kube/config 文件夹到node节点的 /root/.kube/config
拷贝master节点的 /root/single_master_k8s_install 文件夹到node节点的 /root/single_master_k8s_install
note
注意：如果是新增 node 节点，集群创建时自动生成的token和sha_value可能已经失效，需要重新生成一个
进入master节点，生成token和sha_value
kubeadm token create # 生成token
openssl x509 -pubkey -in /etc/kubernetes/pki/ca.crt | openssl rsa -pubin -outform der 2>/dev/null | openssl dgst -sha256 -hex | sed 's/^.* //' # 生成sha_value
拷贝生成的token和sha_value，进到要新增的node节点
cd  /root/single_master_k8s_installvim base.config
将 base.config 中 tocken 选项和 sha_value 选项的值替换成新生成token的值和sha_value的值
note

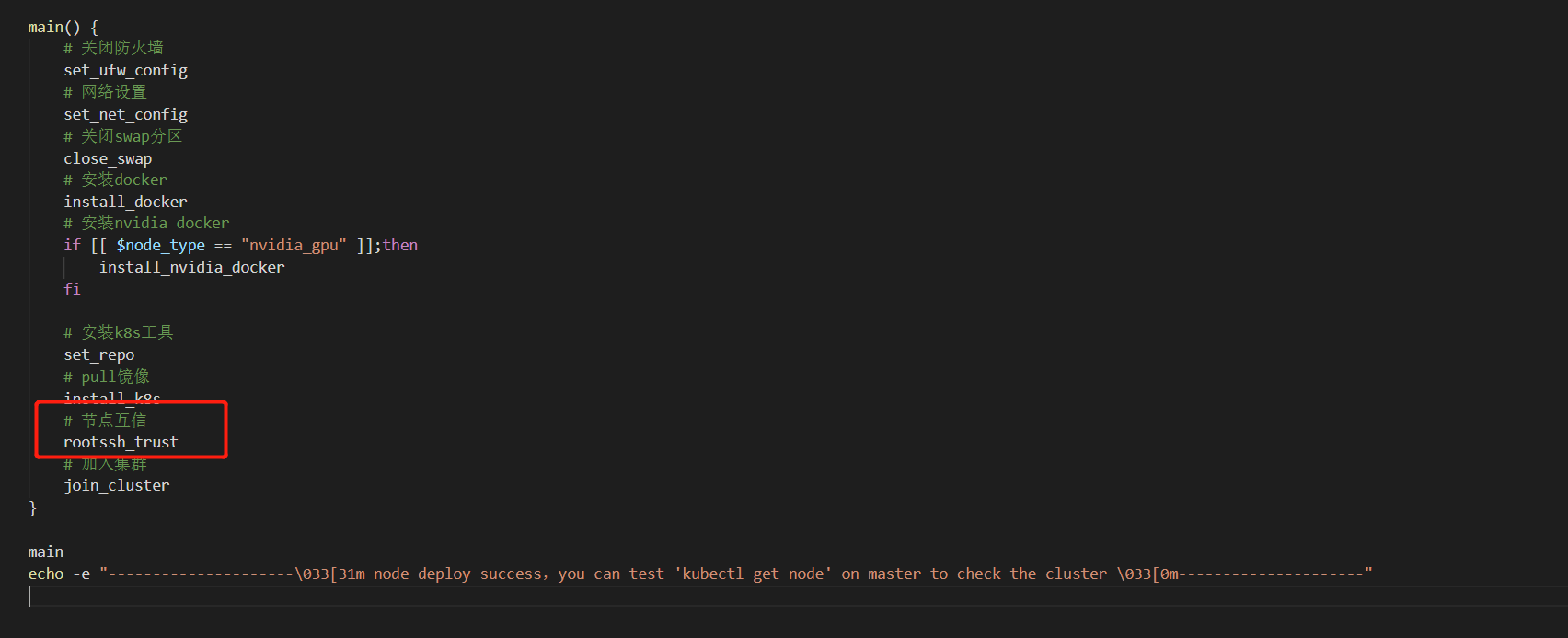

出于安全考虑，如果不想让节点之间互信的话，则把 node_install_k8s.sh 脚本中的 rootssh_trust 注释掉即可

如果 node 节点是 NVIDIA GPU 节点，则执行

cd /root./node_install_k8s.sh nvidia_gpu

执行脚本后为了能让 k8s 集群识别到 NVIDIA GPU 资源，还需要安装相对应的设备插件，具体参考 nvidia-device-plugin安装

如果 node 节点是 Huawei A910 节点，则执行

cd /root./node_install_k8s.sh huawei_a910

执行脚本后为了能让 k8s 集群识别到 Huawei A910 资源，还需要安装相对应的设备插件，具体参考 huawei-a910-device-plugin安装

如果 node 节点是普通节点，则执行

cd /root./node_install_k8s.sh

note

如果执行脚本过程中，出现以下错误:

k8s-deploy-faq

是 ubuntu 源 key 不存在的问题，可以通过手动加入 key 来解决，然后再重新执行脚本即可

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys <错误提示中箭头所指位置的字符串>

执行完毕后，在 master 节点执行以下命令看子节点加入集群并处于 ready 状态

kubectl get node

note

如果集群安装过程中出现错误，需要卸载 k8s 以及 docker 并重新安装，可以在各个节点上先执行以下脚本彻底清除相关组件

./del_kube.sh

集群虚拟化网络验证#

当 k8s 集群的 master 节点和 node 节点均部署成功后，需验证下整个集群的虚拟化网络是否正常

按照如下 Pod 的部署文件，使用 kubectl 工具部署 test-calico-pod-1

vim test-calico-pod-1.yaml

复制下文到test-calico-pod-1.yaml中并保存

apiVersion: v1kind: Podmetadata:  name: test-calico-pod-1spec:  containers:  - name: nginx    image: nginx    ports:    - containerPort: 80

在k8s中应用这个yaml

kubectl apply -f test-calico-pod-1.yaml

按照如下 Pod 的部署文件，使用 kubectl 工具部署 test-calico-pod-2

vim test-calico-pod-2.yaml

复制下文到test-calico-pod-2.yaml中并保存

apiVersion: v1kind: Podmetadata:  name: test-calico-pod-2spec:  containers:  - name: nginx    image: nginx    ports:    - containerPort: 80

在k8s中应用这个yaml

kubectl apply -f test-calico-pod-2.yaml

查询 test-calico-pod-1 与 test-calico-pod-2 的虚拟 IP

kubectl get pod -o wide | grep test-calico-pod

登入 test-calico-pod-1 的容器内，ping 通 test-calico-pod-2 的 IP 即验证成功

kubectl exec -it test-calico-pod-1 bash
ping ${test-calico-pod-2的IP}

设备插件安装#

note

如果节点拥有其他资源，如 GPU、FPGA 等，为了在 k8s 集群中能够发现并利用这些资源，需要安装相应的设备插件

nvidia-device-plugin安装#

note

为了在k8s集群中能够发现 NVIDIA GPU 资源，需要安装 NVIDIA 的设备插件，如果 k8s 集群中不存在 NVIDIA GPU 节点，则跳过这一步

前提条件

NVIDIA GPU 节点必须预先安装了 NVIDIA 驱动（具体操作见【环境依赖】）
NVIDIA GPU 节点必须预先安装 nvidia-docker2.0（已包含在快速部署脚本中，通过"nvidia_gpu"参数确定）

在 master 节点执行命令，安装 nvidia 的设备插件

下载yaml文件

wget https://raw.githubusercontent.com/NVIDIA/k8s-device-plugin/v0.9.0/nvidia-device-plugin.ymlvim nvidia-device-plugin.yml

添加 nodeSelector 选项，只部署在有nvidia gpu的节点上

apiVersion: apps/v1kind: DaemonSetmetadata:  ...spec:  ...  template:    metadata:      ...    spec:      nodeSelector:                 # 新增        hardware-type: NVIDIAGPU    # 新增      ...

安装插件


kubectl create -f nvidia-device-plugin.yml

在 master 节点执行命令，查看是否安装成功

kubectl describe node |grep gpu

如果有看到 nvidia.com/gpu 有值则说明安装成功。

huawei-a910-device-plugin 安装#

note

为了在 k8s 集群中能够发现 Huawei A910 资源，需要安装 Huawei 的设备插件，如果 k8s 集群中不存在 Huawei A910 节点，则跳过这一步

前提条件

Huawei A910 节点必须预先安装了 Huawei A910 驱动（具体操作见【环境依赖】）

在 master 节点执行命令，安装 huawei 的设备插件

kubectl create -f https://gitee.com/apulisplatform/k8s-device-plugin/raw/master/deployment/a910-device-plugin.yaml

在 master 节点执行命令，查看是否安装成功

kubectl describe node |grep npu

如果有看到 npu.huawei.com/NPU 有值则说明安装成功。

calico网络配置#

note

针对不同的用户场景，需根据集群大小做相应网络配置调整，以求达到最佳的性能表现

集群节点少于50个#

下载配置文件

curl https://docs.projectcalico.org/v3.10/manifests/calico.yaml -O

修改配置文件 calico.yaml 的 CALICO_IPV4POOL_CIDR、IP_AUTODETECTION_METHOD 配置项

kind: DaemonSetapiVersion: apps/v1metadata:  name: calico-node  namespace: kube-system  labels:    k8s-app: calico-nodespec:  ...  containers:    ...    env:      ...      # - name: CALICO_IPV4POOL_CIDR      #   value: "192.168.0.0/16"      ...      - name: IP_AUTODETECTION_METHOD        value: "can-reach=${DNS 服务器 IP 地址}"

去掉 CALICO_IPV4POOL_CIDR 注释（注意-要与其他项的-对齐，否则会报错），并配置 value 值，使其与 base.conf 中的 pod_network_cidr 配置项保持一致

增加 IP_AUTODETECTION_METHOD 配置项，value 值后面的网段配置为DNS 服务器 IP 地址，或者参考 calico几个重要的部署环境变量的作用解释，根据自身集群情况配置

集群节点大于 50 个#

下载配置文件

curl https://docs.projectcalico.org/v3.10/manifests/calico-typha.yaml -o calico.yaml

修改【单master节点方案部署】中提供的配置文件 base.conf 的 cidr网段 配置项

# cidr 网段pod_network_cidr="10.244.0.0/16"service_cidr="10.96.0.0/12"

pod_network_cidr、service_cidr 根据集群大小，预估可能存在 pod 的数量，重新划分 pod 和 service 的虚拟网段，保证能满足集群使用，不会出现 ip 地址用尽问题

note

service-cidr 网段不能和 pod_network_cidr 重叠

修改配置文件 calico.yaml 的 CALICO_IPV4POOL_CIDR、IP_AUTODETECTION_METHOD 配置项

kind: DaemonSetapiVersion: apps/v1metadata:  name: calico-node  namespace: kube-system  labels:    k8s-app: calico-nodespec:  ...  containers:    ...    env:      ...      # - name: CALICO_IPV4POOL_CIDR      #   value: "192.168.0.0/16"      ...      - name: IP_AUTODETECTION_METHOD        value: "can-reach=${DNS 服务器 IP 地址}"

去掉 CALICO_IPV4POOL_CIDR 注释，并配置 value 值，使其与 base.conf 中的 pod_network_cidr 配置项保持一致

修改配置文件 calico.yaml 的 calico-typha 组件具有负载均衡功能的副本数

apiVersion: apps/v1beta1kind: Deploymentmetadata:  name: calico-typha  ...spec:  ...  replicas: <副本数>

建议每 200 个节点至少创建一个副本，不超过 20 个副本,在生产环境中，我们建议至少使用 3 个副本，具体可以参见【Calico 官方文档】

配置完毕之后，可以使用【单master节点方案部署】提供的快速部署脚本，一键部署 master 节点

calico几个重要的部署环境变量的作用解释#

CALICO_IPV4POOL_CIDR: 集群 Pod 的 IP 的 cidr 网段
CALICO_IPV4POOL_IPIP: 集群 Pod 之间的数据包路由模式
1. IPIP 模式填写: "Always"
2. Bgp 模式填写: "Off"
3. 跨网段模式填写: "CrossSubnet" (跨网段模式即 IPIP-Bgp 混合模式: 同子网内路由采用 Bgp 模式，跨子网路由采用 IPIP 模式)
IP_AUTODETECTION_METHOD: calico 实例发现节点目标物理网卡的方法
1. 不配置 IP_AUTODETECTION_METHOD：默认使用"first-found"寻找节点物理网卡方法，即寻找到第一个网卡设定为节点的目标物理网卡
2. "interface=${正则表达式}": 使用正则表达式寻找节点的目标物理网卡
3. "can-reach=${DNS 服务器 IP 地址}": 使用 ping 通 DNS 服务器 IP 的方法寻找节点的目标物理网卡
4. "cidr=${物理网卡 IP 所在的 CIDR 网段}": 使用 CIDR 的网段匹配方法寻找节点的目标物理网卡(v3.10版本不支持)
KUBERNETES_SERVICE_HOST: 在多 master 高可用集群模式下，可配置 Kubernetes API Server 的 HTTP 代理的 IP 地址
KUBERNETES_SERVICE_PORT: 在多 master 高可用集群模式下，可配置 Kubernetes API Server 的 HTTP 代理的 Port 端口
KUBERNETES_SERVICE_PORT_HTTPS: 在多 master 高可用集群模式下，可配置 Kubernetes API Server 的 HTTPS 代理的 Port 端口

存储驱动安装（v4.0.5+）#

note

针对第三方平台接口支持的存储类型，需要安装对应的存储驱动才能正常使用

juicefs#

下载yaml文件

wget https://git.yunqiic.com/Yunqiic/pumpkin/src/tag/v4.0.5/deploy/single_master_k8s_install/juicefs_csi_driver.yaml    #k8s v1.18及以上

或者

wget https://git.yunqiic.com/Yunqiic/pumpkin/src/tag/v4.0.5/deploy/single_master_k8s_install/juicefs_csi_driver_before_v1_18.yaml #k8s v1.18以下

安装驱动

kubectl apply -f juicefs_csi_driver.yaml

查看是否安装成功

kubectl -n kube-system get pods -l app.kubernetes.io/name=juicefs-csi-driver
